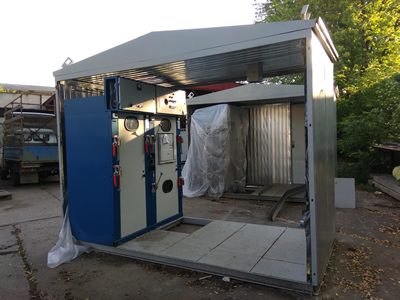

Комплектные распределительные устройства закрытого типа
КРПЗ-6, КРПЗ-10, КРПЗ-35

Назначение

Комплектные распределительные устройства закрытого типа КРПЗ-6, -10, -35 кВ блочно-модульного исполнения предназначены для распределения электроэнергии переменного трехфазного тока напряжением 6...35 кВ, частотой 50 Гц с изолированной нейтралью для разветвления кабельных сетей или воздушных линий в системах электроснабжения. Климатическое исполнение У1, УХЛ1.

Устройство КРПЗ рассчитано на высокие токовые нагрузки. Секционирование электросети является одной из основных задач, возлагаемых на КРПЗ. Это оборудование обеспечивает распределение электроэнергии по всем потребителям и не допускает излишних нагрузок в сети.

Комплектные распределительные устройства высокого напряжения делятся в зависимости от выполняемых задач по секционированию:

КРПЗ без секционного разделения имеют только одну секцию шин, что ограничивает их коммутационные возможности. Установка такого оборудования подходит только для узкоспециализированных задач, и сегодня используется редко.
КРПЗ, имеющие две или более секций– данные распределительные устройства имеют комплектацию в виде группы сборных секций. Для каждой ячейки подводится отдельное питание и нагрузка, что расширяет коммуникационные возможности. Для их соединения используются выключатели секционного типа.
КРПЗ с обычным устройством – такие модели также имеют секционное исполнение с выделенным питанием. В качестве дополнительного оборудования на эти ячейки устанавливается используемое устройство. Такая комплектация обычно используется в электросетях с показателями напряжения 110–220 кв.
КРПЗ с элегазовой изоляцией – специальное высоковольтное электрооборудование для работы в трехфазных цепях с частотой 50 Гц. Комплектное распределительное элегазовое устройство эксплуатируется в сетях с расчетным напряжением в 110 кВ. В зависимости от выполняемых задач такое оборудование может оснащаться дополнительными и вспомогательными приборами.
Цена комплектного распределительного устройства формируется в зависимости от количества секций шин и установленных коммутационных приборов. Наибольшее распространение получили шкафы.



Основные технические параметры КРПЗ

Номинальное напряжение, кВ	6; 10; 35
Наибольшее рабочей напряжение, кВ	7,2; 12; 40
Номинальный ток первичных цепей, А	400; 630; 1000; 1600; 2500; 4000
Номинальный ток сборных шин, А	400; 630; 1000; 1600; 2500; 4000



Варианты комплектации по высокой стороне:
1. Комплектуются вакуумными или элегазовыми выключателями в составе ячеек КРУ-35кВ или ячеек КСО-393М; КССО-299; КСО-285; КСО-272:

• серии BB\TEL (Таврида-Электрик)
• серий ВР и ВРС (РЗВА)
• серии Susol VL (LS Industrial)
• серий SION (Siemens)
• серий EASYPACT EXE и Evolis (Schneider Electric)
• серий VD4, HD4, VM1 (АВВ)
• выключатели CNC (Китай)
• выключатели Chint (Китай).

2. Применяются защитные реле следующих типов:

• реле пр-ва РЗА Системз
• реле пр-ва РЕЛСИС
• REF и REU фирмы АВВ;
• SEPAM фирмы Schneider Electric;
• МРЗС-05 ПО "Киевприбор";
• MICOM фирмы AREVA;
• SIPROTEC фирмы SIEMENS;
• SPAC фирмы АББ Автоматизация;
• УЗА фирмы Энергомашвин;
• реле компании PREMKO и др.

Вариант комплектации РПНН собственных нужд:

• трансформатор собственных нужд;
• шкаф собственных нужд;
• шкаф автоматики (обогрев, вентиляция).

Отличительные особенности и преимущества:

• уменьшение сроков строительства и монтажа;
• отсутствует зависимость от климатических условий;
• заводская гарантия на РП в целом, а не на комплект камер;
• соответствие ПУЭ, СНиП, ДСТУ 3335-96 и требованиям пожарной безопасности;
• возможность переноса в другое место;
• возможные варианты индивидуального исполнения;
• безопасность персонала в процессе эксплуатации;
• теплоизоляция обеспечивает работоспособность оборудования в районах с тяжелыми климатическими условиями;
• современный дизайн (различная цветовая гамма по выбору заказчика).
