Производимая продукция:
низко- и высоковольтные системы компенсации и фильтрокомпенсации реактивной мощности

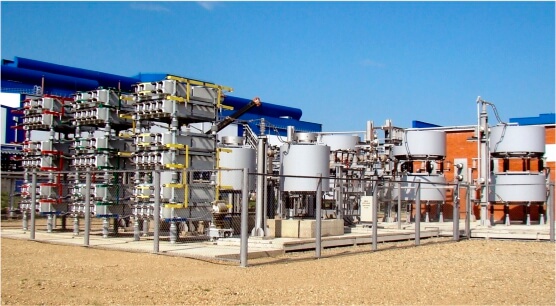

Статические тиристорные компенсаторы СТК (SVC)

Электрические нагрузки как потребляют, так и генерируют реактивную мощность. Так как мощность, потребляемая из сети, изменяется на протяжении суток, соответственно изменяется баланс реактивной мощности в сети. Результатом являются неприемлемые изменения амплитуды напряжения.

Быстрые тиристорные компенсаторы имеют возможность в непрерывном режиме и практически мгновенно, в соответствии с запросами сети, вводить емкостную или индуктивную составляющую, регулируя, таким образом, напряжение в линии и поддерживая необходимый уровень генерации реактивной мощности. В дополнение к этому статические тиристорные компенсаторы снижают колебания активной мощности, вызванные изменениями напряжения. Статические тиристорные компенсаторы применяются как в распределительных, так и во внутризаводских сетях.

Статические тиристорные компенсаторы — очень эффективное средство для выравнивания колебаний напряжения при быстроизменяющейся нагрузке. Тиристорные компенсаторы реактивной мощности практически единственное экономически выгодное решение для удаленных от подстанции предприятий (нагрузок), где сеть достаточно слабая.

Номинальные параметры СТК и отличительные особенности:
- номинальное напряжение: от 6 до 220 кВ;
- номинальная мощность: от 1 до 360 МВАр;
- водяное или воздушное принудительное охлаждение тиристоров, воздушная изоляция;
- передача импульсов управления тиристоров в виде световых импульсов по волоконно-оптическим каналам;
- избыточные тиристоры в каждой фазе;
- резервирование ключевых компонентов;
- модульная конструкция для легкого обслуживания.
- срок окупаемости компенсатора составляет 1 – 1,5 года.

Установка статических тиристорных компенсаторов в необходимых точках сети позволяет увеличить пропускную способность линий электропередачи, снизить потери, улучшить синусоидальность кривой напряжения в различных режимах работы.

Основная схемная конфигурация СТК включает в себя конденсаторные батареи, настроенные как фильтры высших гармоник – фильтрокомпенсирующие цепи (ФКЦ), постоянно подключенные к сети или коммутируемые выключателями в соответствии с требованиями Заказчика, и включенные параллельно им в «треугольник» три фазы управляемых тиристорами реакторов - тиристорно-реакторная группа (ТРГ). Угол зажигания тиристоров может быстро изменяться таким образом, чтобы ток в реакторе отслеживал ток нагрузки или реактивную мощность в энергосистеме.

Номинальная мощность и схема СТК выбирается для каждого конкретного объекта в зависимости от параметров схемы электроснабжения, вида компенсируемой нагрузки и требований по качеству электроэнергии. Для каждого отдельного случая производится расчет требуемой мощности ТРГ и ФКЦ и определяется их состав.


Виды статических компенсаторов

Существует два основных типа статических тиристорных компенсаторов: тиристорно-управляемые реакторы и тиристорно-включаемые конденсаторы.
Схема TCR (тиристорно-управляемый реактор) наиболее часто используема. Она включает в себя постоянно включенные конденсаторные батареи с реакторами, на строенные на 3, 5, 7 или др. гармоники и генерирующие емкостную реактивную мощность (увеличение напряжения), а также управляемую тиристорами индуктивность (реактор), вводимый в работу полностью или частично для снижения емкостной части реактивной мощности. Постоянно включенные конденсаторы с реакторами образуют фильтры для снижения искажений питающей сети, создаваемых тиристорами, которые управляют реактором.

Схема TSC (тиристорно-включаемые конденсаторы) используется реже. В этой схеме реактор (индуктивность) включен постоянно, а регулирование реактивной мощности происходит быстрым включением/отключением ступеней конденсаторов. Конденсаторы обычно полностью включаются тиристором, соответственно, гармоники тока не генерируются. Момент включения конденсаторов выбирается из условия минимума разницы потенциалов в сети и на выводах конденсатора, момент отключения при переходе тока через 0. Соответственно, переходные процессы при коммутации конденсаторов сведены к минимуму.

Основные преимущества применения СТК заключаются в следующем:

Для линий электропередач:

- повышение статической и динамической устойчивости линии передачи;
- снижение отклонений напряжения при больших возмущениях в системе;
- стабилизация напряжения;
- ограничение внутренних перенапряжений;
- увеличение передаточной способности электропередачи из-за улучшения устойчивости при большой передаваемой мощности;
- фильтрация токов высших гармоник.

Для промышленных установок:
- снижение колебаний напряжения;
- повышение коэффициента мощности;
- снижение токов высших гармоник;
- снижение искажений напряжения.

Для дуговых сталеплавильных печей:
- существенное снижение возмущений в питающей сети;
- возможность подключения мощных печей к энергосистемам с низкой мощностью КЗ;
- повышение среднего коэффициента мощности;
- снижение токов высших гармоник, текущих в энергосистему;
- компенсация несимметрии токов фаз ДСП;
- повышение производительности печи;
- увеличение вводимой в печь мощности за счет стабилизации напряжения;
- снижение расхода электродов;
- предотвращения резонансных явлений за счет установки фиксированных фильтров высших гармоник.

Пример применения СТК для дуговой сталеплавильной печи:

Применение статического компенсатора реактивной мощности позволяет в течение миллисекунд компенсировать колебания реактивной мощности по каждой фазе индивидуально и обеспечить подачу уравновешенного и стабильного напряжения.
Помимо существенного снижения возмущений в питающей сети, снижения несимметрии токов фаз печи и предотвращения резонансных явлений за счет фильтрации высших гармоник, применение СТК способствует повышению среднего коэффициента мощности печи, снижению времени плавки и повышению производительности печи.
Увеличивая подаваемую на электропечь активную мощность, СТК может сократить время расплава до 30 %. Указанное время вычисляется по формуле:

где G – вес закладки, тонн;
W – удельное потребление энергии, кВт/тонн;
F – коэффициент использования, равный примерно 0,8;
P1 – мощность печи без СТК;
P2 – мощность печи с СТК.

Сокращение времени расплава для печи в результате увеличения активной мощности:





 Рассмотрим, как изменятся основные показатели работы электродуговой сталеплавильной печи, после применения СТК:

ЭДСП 50 МВА, 65 тонн без СТК с СТК Улучшение, %
СТК, МВАр
-
60
-
Коэффициент мощности
0,71
1
-
Падение напряжения, %
10
0
-
Мощность на металлолом, МВт
20,2
24,4
21
Энергия, кВтч/тонна 406 481 18
Время плавки, ч 1,6 1,33 17
Производство стали, тыс.тонн/год
200
243
22,5
Износ электрода, кг/тонна
3,5
3,2
9





Конструкция и схемные решения установок СТК

Компоновка тиристорного вентиля статистического тиристорного компенсатора.
Основным элементом вентиля является тиристор, с помощью которого, исходя из расчетных значений допустимых напряжений и токов, формируются последовательные цепи. При построении тиристорного вентиля особое внимание уделяется мерам безопасности, надежности и сроку службы.
Тиристорная батарея имеет две пары резервных элементов, которые включаются немедленно при отказе тиристора. Кроме того, каждый тиристор имеет защиту при помощи быстродействующего лавинного диода (BOD).

Охлаждение тиристора в статистическом тиристорном компенсаторе.
Каждый тиристор снабжен охлаждающим устройством. Тиристорный вентиль сконструирован для работы в горизонтальном положении в целях улучшения распределения тепла. Кроме того, в тиристоре предусмотрено поддержание температуры на уровне ниже стандартных значений благодаря контролю температур в точках ввода и оттока охлаждающей воды.

Система управления статического тиристорного компенсатора.
Система охлаждения включает два дублирующих циркуляционных насоса. При отказе работающего насоса немедленно включается резервный. Все составные части системы выполнены с применением специальных материалов в целях увеличения срока службы.
Система контроля и наблюдения. Система обеспечивает дистанционное управление не только статистическим Пульт управления снабжен всеми видами релейной защиты и контроля.
тиристорным компенсатором, установленным в данном месте, но и всей подстанцией. Данная система осуществляет наблюдение за состоянием статистическим тиристорным
конденсатором, контролируя непрерывно всю необходимую информацию не только о значениях напряжения, тока и других параметрах, но также и о количестве диодов BOD, задействованных в каждом тиристорном вентиле, рабочем режиме тиристора, температуре и давлении в 13 контрольных точках.

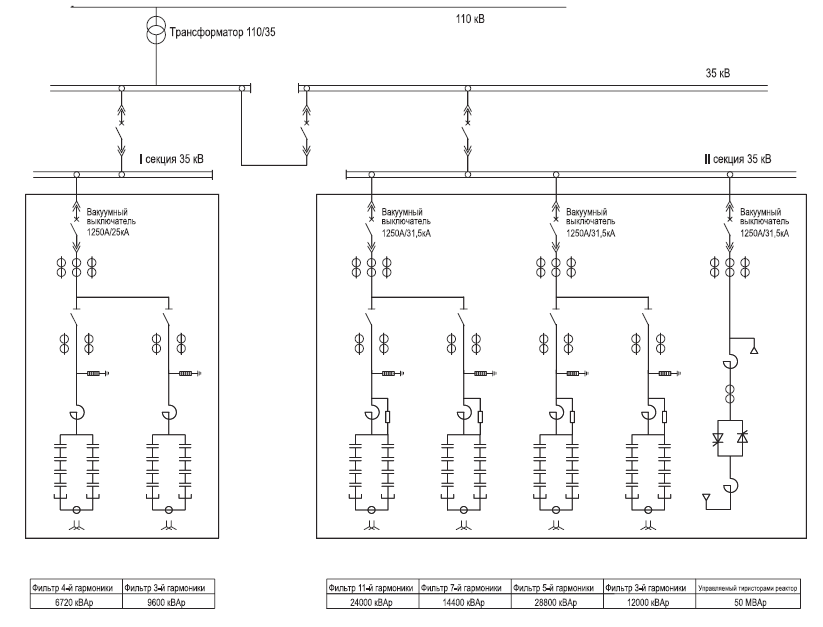

Пример схемы включения статического тиристорного компенсатора в сеть 110 кВ:


































Для запроса СТК у нашей компании воспользуйтесь опросным листом и свяжитесь с нашими специалистами. Также более подробно вы можете ознакомиться с информационной статьей по гармоникам и методам борьбы с ними здесь >>>
